小動物聚焦超聲血腦屏障開放系統 TT-50
【技術概述與作用機制】
TT-50 系統由法國 Image Guided Therapy (IGT) 公司研發，是一套專為臨床前神經科學研究量身定制的高精度桌面型聚焦超聲（Benchtop FUS）實驗平臺。
在中樞神經系統（CNS）疾病研究中，血腦屏障（BBB）阻止了約 98% 的小分子藥物及幾乎所有大分子神經治療劑入腦。TT-50 系統通過輸出特定頻率與脈沖波形的低強度聚焦超聲（LIFU），
聯合靜脈注射微泡（Microbubbles），在靶區微血管內引發受控的聲空化效應（Acoustic Cavitation）。該機制能夠無創、局部、可逆地打開內皮細胞緊密連接（Tight Junctions），
使得單克隆抗體、基因載體（AAV）、納米載體及化療藥物順暢透過血腦屏障，實驗后屏障可在安全時間內自行恢復。
設備集成了高靈敏度的被動空化檢測（PCD）與數字采集系統，實現了對空化劑量（Cavitation Dose）的實時量化監控，保障了生物學實驗的高度可重復性與組織安全性。
【核心技術指標與模塊化解析】
1.高精度三軸立體定位與微小焦域
? 三軸電控定位：X, Y, Z 三軸電控平移臺，最小移動步長達 2.5 μm，行程可達 100 × 100 × 100 mm，確保靶區掃描與定位的高重復性。
? 高頻換能單元：中心頻率 1.5 MHz，焦域尺寸控制在 ≤ 1 × 1 × 3 mm3，可精準聚焦于小鼠/大鼠特定腦區（如海馬區、紋狀體等），極大地降低了對旁觀腦組織的聲學暴露。
? 小動物生理約束：集成專用小動物固定床與頭架，保證實驗過程中動物頭部的絕對剛性固定。
2.寬頻可調射頻信號發生與波形包絡調制
? 射頻輸出與功率：射頻頻率范圍 200 kHz - 5 MHz，輸出功率 ≥ 45 W（負載峰值功率可達 ~60 W），支持功率與頻率的連續可調。
? 包絡調制（Envelope Modulation）：支持任意波形（Arbitrary Waveform）脈沖調制（如正弦波、三角波包絡），脈沖持續時間（Pulse Duration）覆蓋 1 μs 至 1000 s，完美兼容連續波（CW）與各類復雜 Pulsed-FUS 實驗協議。
3.閉環安全聲學監控——被動空化檢測（PCD）
? 信號實時采集：配備帶寬 ≥ 30 MHz、15-bit 高分辨率數字采集模塊，實時捕獲換能器反饋的二次諧波與超諧波聲學信號。
? 空化劑量量化（Cavitation Dose）：通過 PCD Controller 軟件對穩定空化（Stable Cavitation）與慣性空化（Inertial Cavitation）進行實時頻譜分析與量化，從物理源頭上防止因聲壓過高引起的腦組織出血或損傷。
4.高效聲耦合與脫氣水路系統
? 自動充水與實時脫氣：水路循環模塊可自動對換能器水腔進行無氣泡填充，并具備在線實時脫氣功能，徹底消除水路氣泡引起的超聲能量衰減與焦域畸變。
【科研應用場景】
? CNS 靶向遞藥（Drug Delivery）：遞送單克隆抗體、化療藥物、小干擾 RNA (siRNA) 及 AAV 基因治療載體，用于阿爾茨海默病（AD）、帕金森病（PD）及腦膠質瘤研究。
? 超聲神經調控（Neuromodulation）：利用低能量聚焦超聲對特定神經環路實施無創刺激或抑制。
? 聲敏材料與納米醫學：聲動力療法（SDT）及超聲響應型智能納米載體的體外/體內響應評估。

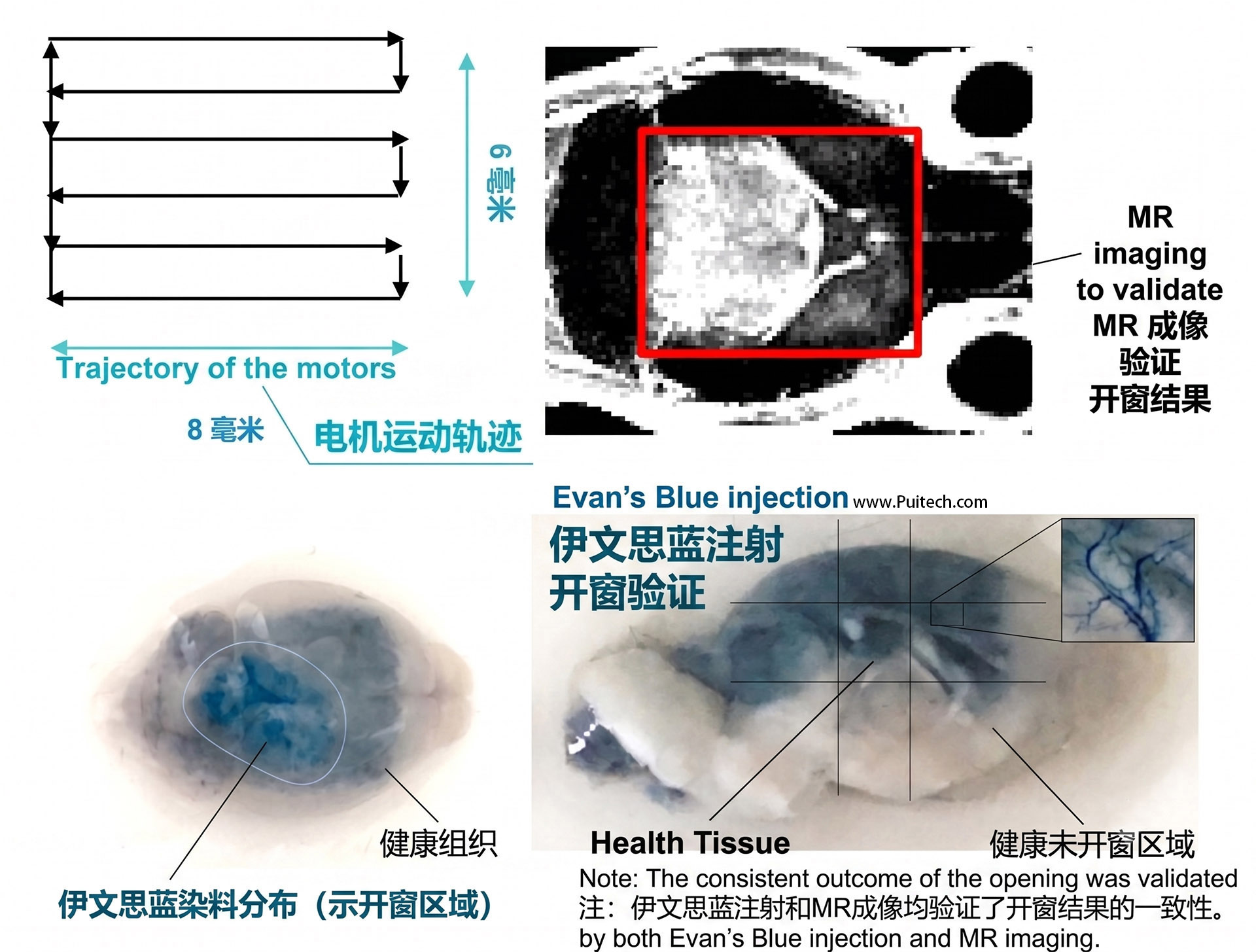

? 多模態影像驗證：可無縫配合 7.0T/9.4T 等小動物高場強磁共振（MRgFUS）進行開屏障效果的實時 T1 加強影像學驗證，或通過伊文思藍（Evan's Blue）組織染色進行病理學驗證。
信號發生模塊 |
輸出功率：≥45 W |
射頻輸出范圍：200 kHz-5 MHz |
功率和射頻輸出頻率可調t |
可變脈沖輸出持續時間: 1 μs-1000 s |
任意波形脈沖輸出 |
超聲換能單元 |
頻率：1.5 MHz |
聚焦點尺寸：≤1×1×3 mm3 |
配置被動空化檢測 |
三軸立體定位模塊 |
X,Y,Z三軸電控定位 |
最小移動步長：2.5 um |
三軸可調范圍：100×100×100 mm |
配備動物拘束器 |
數據采集模塊 |
帶寬：≥30 MHz |
分辨率：15 bits |
循環水管路模塊 |
超聲換能單元用水自動填充 |
實時脫氣功能 |

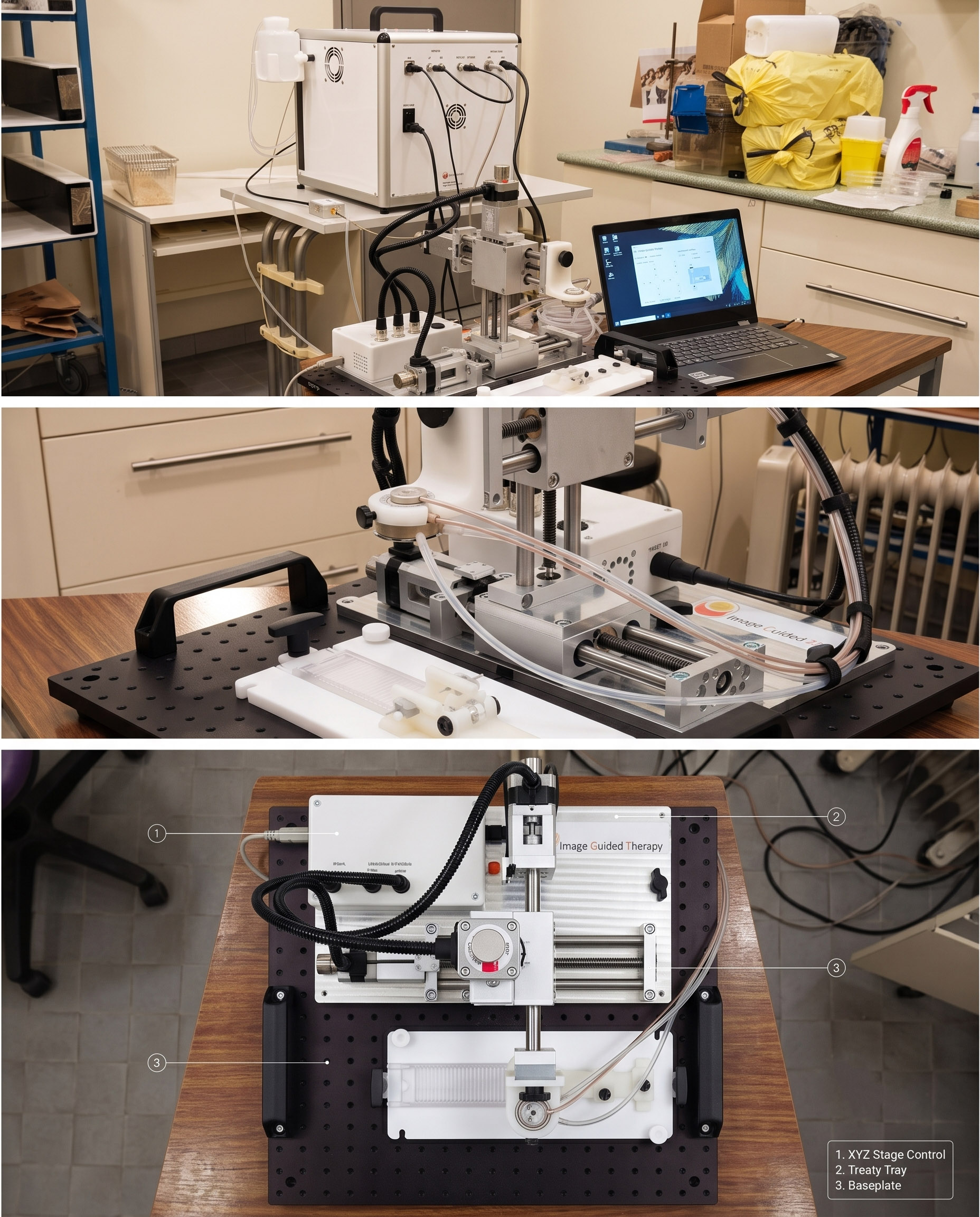

以上為設備圖片，具體以交貨實物為準。
【全球頂級科研學術背書】
IGT 聚焦超聲技術平臺已在全球數十家頂尖神經科學與生物醫學工程實驗室得到廣泛應用與文獻驗證：
? 斯坦福大學 (Stanford University) — Pr. Butts-Pauly / Pr. Guosong Hong 課題組
? 加州理工學院 (Caltech) — Pr. Mikhail Shapiro 課題組（超聲遺傳學與藥物遞送）
? 蘇黎世聯邦理工學院 (ETH Zürich) — Dr. Werner 課題組
? 法國原子能署 (CEA, France) — Dr. Larrat 課題組（血腦屏障開放機制研究）
? MD 安德森癌癥中心 (MD Anderson Cancer Center) — Dr. Stafford 課題組
? 華盛頓大學圣路易斯分校 (WUSTL) — Dr. Chen 課題組
（注：本系統為臨床前科研專用設備，僅限用于實驗室小動物及細胞學研究，不可用于人體診斷或臨床治療。
