美國SawStop? ICS53380智能剎車臺鋸 帶剎車裝置熱狗鋸
木工實訓設備 智能剎車臺鋸【美國SawStop?】
設備參數：
智能剎車裝置，信號接收后快速反應剎車在3-5毫秒（兩百分之一秒）內停止鋸片，防止手指切傷
外觀尺寸:主機：1117mm（長）x889mm（寬）×863.5mm（高）
電機功率：5hp/3相/380V/13A/50Hz(TEFC)
鑄鐵工作臺尺寸：:609mm（長）×762mm（寬）,1117mm（長）×762mm（寬）（含一對副臺板）
延伸鑄鐵臺板尺寸：254mm（長）×762mm(寬）
延伸工作臺尺寸：1117mm（長）×762mm（寬）
鋸片：原裝鍍鈦合金鋸片40齒或原裝鍍鈦合金鋸片80齒、中心孔直徑15.875mm
鋸片直徑：254mm:
鋸片傾斜方向：左
鋸縫寬度：3mm
鋸片厚度：2mm;
90度切深：79mm
45度切深：57mm
鋸片右側縱切寬度：1333mm
鋸片左側縱切寬度：317mm
Dado直徑：203mm(需要單獨安裝Dado刀智能剎車裝置方可使用)
Dado開槽寬度：20.6mm
美國SawStop? “熱狗”鋸
SawStop?“熱狗”鋸是世界上先進的臺鋸，它重新定義了臺鋸的標準。
Sawstop“熱狗”鋸裝備的剎車系統可以檢測到突然靠近旋轉鋸片的手指，并且能在3-5毫秒內停止鋸片。在大多數這樣的意外事故中，只要使用了sawstop“熱狗”鋸，這種臺鋸的極速反應將大大減輕了傷害，結果只是留下了“邦迪”就能處理的小刮傷，而不需要去醫院急救室才能解決的深度創傷或手指切斷。
Sawstop“熱狗”鋸的工作原理在于區別人體與木材的不同電氣屬性。該套剎車系統包括一個基于DSP的電子感應系統可以檢測到人與臺鋸的接觸，在系統通電時在臺鋸刀片上生成3V的500千赫茲電信號，并通過控制器監視 該信號變化。人體是一個很大的電容和導體，當人體接觸鋸片時，會導致電量快速降低。木材具有較低的本征電容與電導不會停止電鋸。
Sawstop“熱狗”鋸剎車系統的核心在于由德州儀器 (TI) TMS320C2000TM 數字信號控制器支持的上等感測與控制技術。C2000控制器建立在TI上等數字信號處理器(DSP)技術基礎之上，專為實時嵌入式控制應用系統而精心設計控制器的工作頻率為40兆赫茲(MHz)，每秒能夠執行4,000萬次的累積乘法運算(MMACS)。該控制器負責監控刀片的電壓，每完 成一次控制回路僅需6微秒 (μs)。如果來自刀片的信號突然改變，那么控制器將識別出臺鋸與身體接觸所導致的變化，并發出高速的高強度制動信號，以停止鋸齒的轉動。

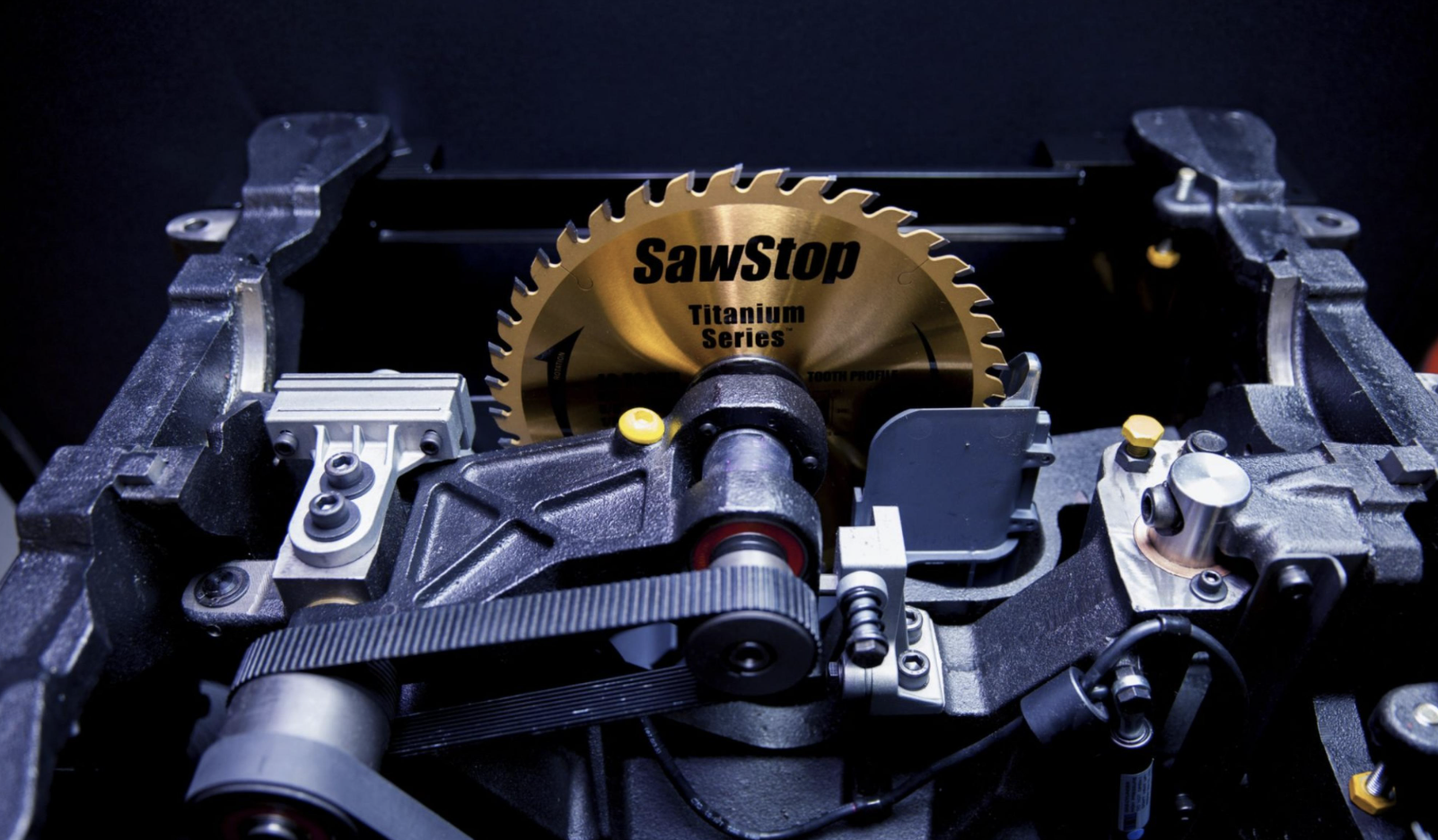

為了停止電鋸，當接觸被檢測到的時候，一個快速反應剎車會停止鋸片，這個剎車包括一個剎車制動桿，使用重載彈簧去推動鋁制剎車片，并會與鋸片的鋸齒相齒合從而停止鋸片轉動。這個彈簧一直被保險絲壓縮著，直到接觸發生。當接觸被檢測到的時候，系統會產生一個強大的電流通過保險絲使之溶化，并釋放彈簧。這個彈簧推動剎車制動桿進入旋轉鋸片的鋸齒，這個鋸齒卡入制動桿并停止，鋸片因此停止旋轉。從臺鋸鋸齒剛接觸皮膚到完全停止刀片轉動并且收縮回去，總共僅需3-5毫秒或1/200秒的時間。 與此同時鋸片的角動量會導致鋸片縮回臺面之下并且關閉電機。
標準剎車裝置和dado剎車裝置都是一次性使用組件，在剎車啟動后必須更換，更換剎車裝置非常快速、簡單，不會比更換鋸片復雜。請檢查經過剎車撞擊過的鋸片的鋸齒有沒有發生損壞，我們建議在剎車裝置作用后，更換全新的鋸片。
