美國PCB加速度傳感器356A26三軸 加速度計 產地：美國
微型陶瓷剪切ICP?加速度計采用高靈敏度的壓電陶瓷傳感元件，具有出色的信噪比，高測量分辨率，是進行低水平振動測量的理想選擇。由于其固有的更高靈敏度，陶瓷ICP?加速度計的組裝質量可以比同類石英單元小，因此傳感器重量更輕，頻率響應更高，本底噪聲更低。
為了進一步降低傳感器的質量，所有陶瓷剪切加速度計都采用堅固，輕質，激光焊接，密封，鈦或鋁外殼。通過輕量傳感器的質量，減少質量負載效應，所獲得數據的準確性。
電荷輸出微型加速度計的工作溫度高達+ 500°F（+ 260°C），允許在極端環境和現有的電荷放大系統中進行測量。
三軸加速度計具有多種靈敏度，可滿足特定的應用要求。選擇微型，輕便的裝置，以實現高頻響應，*小化質量負載，以及安裝在空間受限的位置。薄型設計非常適用于車身外板的道路或風洞測試。通孔安裝單元簡化了軸和電連接器的方向，同時控制沿試樣的電纜布線。濾波輸出單元避免了發動機NVH和傳動系測量可能遇到的高頻過載。

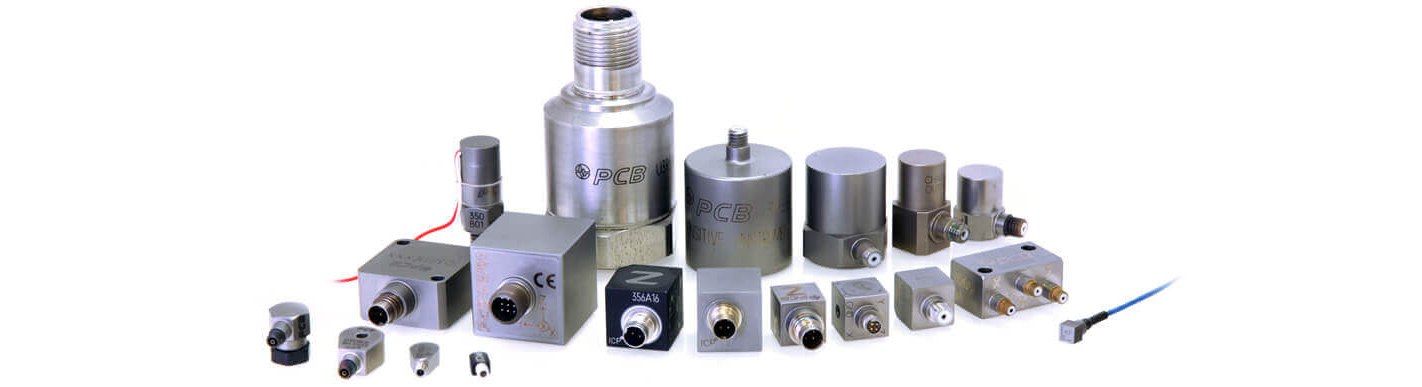

PCB Piezotronics 是壓電式加速度傳感器的行業標準制定者。我們提供的 ICP? (IEPE) 加速度傳感器 解決了傳統電荷輸出型傳感器易受干擾的難題，廣泛應用于從精密實驗室到惡劣工業現場的振動測量。
汽車NVH 開發：用于白車身模態測試、動力總成振動分析及路噪測試。微型三軸型號可輕松安裝在狹小空間，精準捕捉高頻振動信號。
航空航天結構試驗： 無論是地面振動試驗 (GVT) 還是飛行顫振測試，PCB 的高靈敏度傳感器都能確保在極端溫度變化下數據的穩定性。
工業設備預測性維護： 針對風力發電機齒輪箱、大型電機軸承等關鍵設備，提供堅固耐用的工業級傳感器，支持 24/7 在線監測，提前預警故障。
產品跌落與沖擊測試： 高量程（可達 100,000g）沖擊傳感器，專門用于手機跌落、彈道沖擊及爆炸分離測試。
優點： 應用：
沒有活動部件提供耐用性 跌落測試和封裝測試
剛性賦予高頻范圍 小型組件認證測試
輕質結構可*大限度地減少質量負荷 低振幅振動測量
眾多配置選項 高頻應用
用螺釘，螺柱或粘合劑安裝 空間限制安裝
提供石英元素（用于熱穩定性）
或陶瓷元素（用于高測量分辨率）
美國PCB加速度傳感器356A26微型三軸：
三軸、通用、陶瓷剪切 ICP? 加速度、50 mV/g、1 至 5k Hz、4 針連接。
靈敏度：(±10%)50 mV/g (5.1 mV/(m/s2))
測量范圍：±100 g pk (±981 m/s2 pk)
電連接器：1/4-28 4-Pin
| EN： | SI： | ||
|---|---|---|---|
| 表現 | |||
| 靈敏度 (±10%) | 50 毫伏/克 | 5.1 mV/(m/s2) | |
| 測量范圍 | ±100克一包 | ±981 m/s2 峰值 | |
| 頻率范圍 (±5 %) | 1 至 5000 赫茲 | 1 至 5000 赫茲 | |
| 頻率范圍 (±10%) | 0.7 至 6500 赫茲 | 0.7 至 6500 赫茲 | |
| 共振頻率 | ≥25 kHz | ≥25 kHz | |
| 寬帶分辨率 (1) | 0.0002 克均方根 | 0.002 m/s2 rms | [2] |
| 非線性 | ≤1% | ≤1% | [1] |
| 橫向靈敏度 | ≤5% | ≤5% | |
| 環境的 | |||
| 過載限制（沖擊） | ±7000 克/包 | ±68600 m/s2 包 | |
| 溫度范圍（工作） | -65 至 +250 °F | -54 至 +121 °C | [3] |
| 溫度響應 | 參見圖表 %/°F | 參見圖表 %/°F | |
| 基本應變靈敏度 | 0.001 克/με | 0.01 (m/s2)/με | [2] |
| 電氣 | |||
| 勵磁電壓 | 24 至 30 VDC | 24 至 30 VDC | |
| 恒流勵磁 | 2 至 20 毫安 | 2 至 20 毫安 | |
| 輸出阻抗 | ≤100 歐姆 | ≤100 歐姆 | |
| 輸出偏置電壓 | 8 至 12 VDC | 8 至 12 VDC | |
| 放電時間常數 | 0.4 到 1.0 秒 | 0.4 到 1.0 秒 | |
| 穩定時間（偏差的 10% 以內） | <3 秒 | <3 秒 | |
| 頻譜噪聲 (1 Hz) | 75 微克/√Hz | 736 (μm/sec 2 )/√Hz | [2] |
| 頻譜噪聲 (10 Hz) | 15 微克/√Hz | 147 (μm/sec 2 )/√Hz | [2] |
| 頻譜噪聲 (100 Hz) | 4 μg/√Hz | 39.2 (μm/sec 2 )/√Hz | [2] |
| 頻譜噪聲 (1 kHz) | 2微克/√Hz | 19.6 (μm/sec 2 )/√Hz | [2] |
| 頻譜噪聲 (10 kHz) | 1微克/√Hz | 9.8 (μm/sec 2 )/√Hz | [2] |
| 身體的 | |||
| 傳感元件 | 陶瓷制品 | 陶瓷制品 | |
| 傳感幾何 | 剪切 | 剪切 | |
| 筑屋材料 | 鈦 | 鈦 | |
| 密封 | 密閉 | 密閉 | |
| 尺寸 - 高度 | 0.55 英寸 | 14.0 毫米 | |
| 尺寸 - 長度 | 0.80 英寸 | 20.3 毫米 | |
| 尺寸 - 寬度 | 0.55 英寸 | 14.0 毫米 | |
| 重量 | 0.37 盎司 | 10.5 克 | [2] |
| 電連接器 | 1/4-28 4 針 | 1/4-28 4 針 | |
| 電氣連接位置 | 側面 | 側面 | |
| 安裝螺紋 | 10-32 母 | 10-32 母 | |
| 安裝扭矩 | 10 到 20 英寸磅 | 113 至 225 N-cm | |
